Pluh umožňuje ukládat kabel do hloubky 2,25 m. Podle podmínek může ukládat kabel rychlostí až 30 m za minutu. Při pluhování je maximální šířka záboru pouze 3-4 m. Pluhování může být prováděno min. 1m od různých překážek (strom, svodidla atp.). Pro pluhování v náročném terénu je pluh a zaváděcí zařízení vůči sobě pohyblivé.
Zaváděcí zařízení je možné nezávisle na podvozku natáčet ve všech osách.

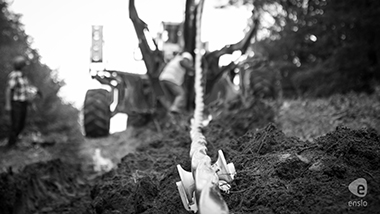

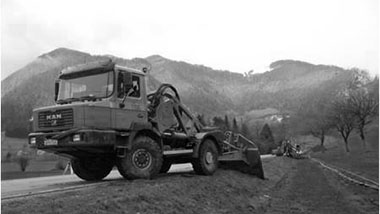

Během pokládky je pluh přitahován tahačem FEF 70 na ocelovém laně o délce 200m. Během tohoto pohybu je ukládaný prvek odvíjen z bubnu umístěného na logistické jednotce. Tahač je při přitahování pluhu zapřen zemní radlicí.

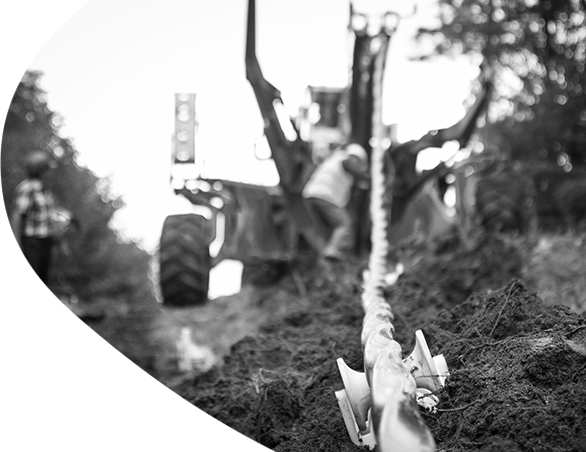

Po dotažení pluhu k tahači, zvedne tahač radlici a popojede o další úsek, přitom odvíjí tažné lano a proces se opakuje. V případě nutnosti kdy se pluh vyhýbá překážce (strom, dopravní značení), lze lano odpojit a přetáhnout kolem překážky manuálně. Pro přesné zaměření položeného prvku je pluh vybaven zařízením GPS, které je dále kalibrováno pro výslednou přesnost pokládky na ±2 cm. Po průjezdu soupravy je na terénu patrná rýha. Po přejetí válcem je terén prakticky původní.

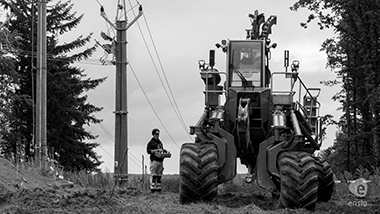

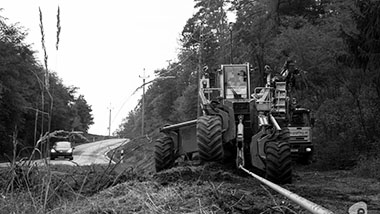

Pluh FSP22 je vybaven centrální řídící jednotkou, která zaznamenává přesnou polohu a tažnou sílu působící na ukládaný prvek. Pluh je ovládán dálkovým ovládáním, které umožňuje pohybovat každým nezávisle zavěšeným kolem a překonávat členitý terén, příkré svahy a jiné nerovnosti. Pluh je samostatně pohyblivý, ovšem pro instalaci je nutné aby byl tažen tahačem FEF70.
Tahač je používám k pohonu pluhu během instalace. Pluh je přitahován navijákem o tahu 200t s ocelovým lanem délky 200m a průměru 42mm. Tahač je možné doplnit rozšiřujícími koly pro zabránění propadání na měkkém podloží a je také využívám k transportu pluhu na podvalníku.

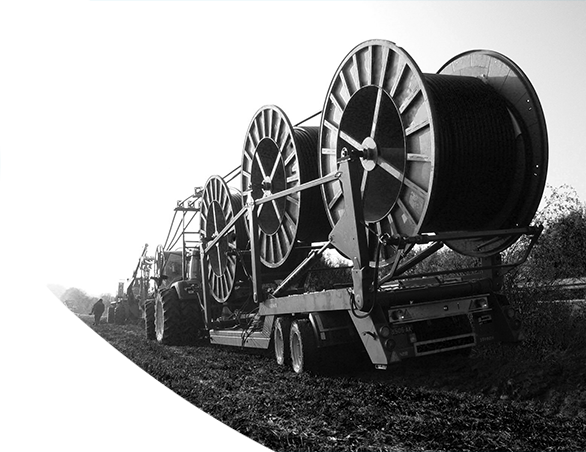

Podle typu terénu a druhu ukládaného prvku je vybrána vhodná logistická jednotka. Pro běžnou instalaci VN kabelu AXAL-TT PRO je používán lehký nákladní vůz IVECO s jeřábovou rukou a zařízením na odvíjení z kabelového bubnu až do průměru bubnu 2,8m.
Pro složitější terén, instalaci kabelu VVN, nebo instalaci jednožilových VN kabelů je potřeba použít speciální traktor s přívěsem zařízeným na odvíjení kabelových bubnů o větším průměru než 2,8m.
V místech kde není podklad dostatečně únosný, například bažiny, lze pluh osadit “lyžemi”, tyto podložky pod kola zabraňují propadání pluhu a poškozovaní pozemku. V takovémto případě je často nutné využít pro tažení pluhu rolbu na pásovém podvozku FWF92 s výkoným agregátem 572hp.
Technologie pluhování je především vhodná pro VN kabely typu AXAL-TT PRO. AXAL-TT PRO je kabel s kompaktním třížilovým designem a robustním PRO pláštěm. Díky třížilové konstrukci je nutné za pluhem během instalace přepravovat pouze jeden kabelový buben a tím usnadnit logistiku, zrychlit instalaci a zvýšit prostupnost terénem.
Kabely VVN 72-240kV lze instalovat pluhováním při využítí speciální logistické jednotky a přísné kontroly minimálních ohybů kabelu a maximální tažné síly působící na kabel. Pluhováním kabelů VVN dochází k výrazné úspoře nákladů, jelikož není dle normy PNE 34 1050 nutné používat betonových žlabů.
Parametry pluhování kabelů:
• pokládka až 50 m za minutu
• pokládka více systémů v jednom kroku
• dodržení všech podmínek dle PNE 34 1050
• uložení vč. standardní výstražné pásky
• max. hloubka uložení 2,25 m
• dokumentace skutečné polohy uložení kabelu
• finanční úspora v porovnání s výkopem a pískováním
Pouze naší technologií lze pokládat potrubí v garantovaném spádu 3‰ a tudíž dodržet přesnou polohu vzdušníků, kalníků a ostatních prvků vyžadujících přesné výškové uložení. Stejně jako při pokládce kabelů je po instalaci potrubí předáno elektronické zaměření, které může nahradit skutečné zaměření provedené geodetem.

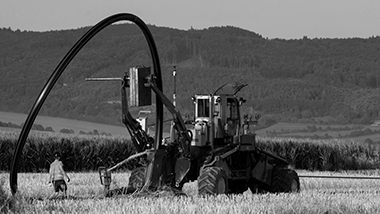

Pluhováním lze ukládat potrubí až do profilu DN 500 a lze ukládat více prvků najednou. Samozřejmě lze k ukládanému potrubí přiložit detekční drát a výstražnou pásku.
Parametry pluhování PE potrubí:
• pokládka až 50 m za minutu
• pokládka více systémů v jednom kroku
• dodržení min gravitačního spádu 3‰
• uložení vč. standardní výstražné pásky
• max. hloubka uložení 2,25 m
• dokumentace skutečné polohy potrubí
• finanční úspora v porovnání s výkopem a pískováním
Využití těžké mechanizace nemusí znamenat konflikt s ekologickým posouzením výstavby kabelové trasy. Samotný průjezd tahače, pluhu a logistické jednotky zanechává na zemědělském půdním fondu stopy srovnatelné s těžší technikou využívanou v současnosti v zemědělství. Je zcela vyloučeno tzv. obrácení zeminy a samotná rýha založeného kabelu je po několika týdnech v terénu neznatelná.Zvolením technologie pluhování již při přípravě stavby získává investor dobrou pozici pro projednání trasy především při přechodu zemědělsky a lesnicky využívaných ploch.

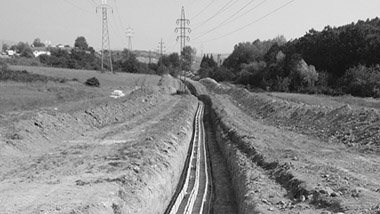

Pluhování je velice šetrná metoda instalace podzemních sítí. Proto přináší řadu výhod při srovnání s klasickým výkopem:
Pro každý projekt je potřeba připravit zvláštní cenovou nabídku. Cenu ovlivňuje mnoho faktorů, především celková délka instalovaného kabelu nebo potrubí, vzdálenost pro přepravu techniky, obtížnost terénu a následné vybrání vhodné techniky. Cenovou nabídku připravíme v co nejkratším termínu po seznámení se základními fakty projektu. Nabídka bude obsahovat cenu za běžný metr pluhování, kabel AXAL-TT PRO, nebo kabelový systém VVN včetně nacenění kabelového příslušenství. Napište na emailovou adresu: jprochazka@enslo.cz pro vypracování cenové nabídky.
Při volbě způsobu ukládání kabelů je logické provést ekonomické porovnání techologií pokládky dostupných dle PNE 341050. To je v procesu rozhodování možné pouze na podkladě rozpočtových nákladů připravované stavby. Naše zkušenost ukazuje ve fázi přípravy úspory až do výše 30% nákladů oproti klasické pokládce výkopovou metodou. U pokládání kabelů VVN je toto porovnání ještě výraznější ve prospěch technologie pluhování. V obecné rovině lze kalkulovat s vyšší úsporou ve vztahu k délce trasy. Delší trasa kabelového vedení přináší výraznější úsporu nákladů a času realizované stavby.
V roce 2012 byl realizován první pilotní projekt pro E.ON ČR v okolí obce Sokolnice na jižním okraji Brna. Trasa o délce 4km byla metodou pluhováním instalována za tři dny. Pro pluhování byl využit kabel AXAL-TT PRO 3×240/35 22kV.
V říjnu 2013 byl dokončen druhý projekt pluhování pro E.ON ČR. Na tomto projektu v okolí Soběšic bylo ověřeno, že lze metodu pluhování využít i v náročném terénu a v blízkém souběhu s vysokotlakým plynovodem. Celkové délka 3,5km. Použit kabel AXAL-TT PRO 3×240/35 22kV.
Pluhováním byly realizované VN přípojky dvou větrných parků v České republice. Větrný park Frýdlant: dodávka 30km kabelu AXAL-TT PRO. Větrný park Červený kopec: pluhováním instalováno 23km VN kabelu.
Šakvice – první instalace kabelu AXAL-TT PRO pluhováním v České republice. Celková délka projektu 2km. Instalovány dvě linky paralelně.
Raková – pluhováním instalován kabel AXAL-TT PRO v délce 3km.

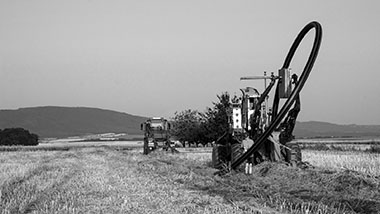

Lomnice – pokládka PE potrubí a kabelu NN. PE potrubí DN 160mm bylo instalováno v gravitačním spádu a poloha elektronicky dokumentována. Celková délka 6km.
Uničov – projekt realizován pro firmu Hochtief CZ. Pluhováním instalováno PE potrubí profilu DN 225mm v gravitačním spádu 3‰. Celková délka 6km.
